BGA пайка микросхем и чипов

Технология BGA-пайка, или монтаж микросхем в корпусах типа Ball Grid Array, находит широкое применение не только в промышленных масштабах, но и в домашних условиях для установки и восстановления электронных схем. Эти миниатюрные компоненты являются неотъемлемой частью большинства современных гаджетов – от портативных устройств вроде смартфонов и ноутбуков до более сложных систем, таких как игровые консоли и серверное оборудование.

• Механические нагрузки: Удары, изгибы печатных плат или вибрации могут привести к отрыву припойных шариков от контактных дорожек, нарушая электрическое соединение.
• Термические воздействия: Перегрев или частые циклы нагрева и охлаждения создают внутренние напряжения, способные вызвать деформацию и разрушение паяных соединений.
• Коррозия контактов: Окисление контактных площадок на плате или самой микросхеме препятствует надежному контакту.
• Дефекты заводской пайки: Иногда проблемы возникают из-за некачественного монтажа на этапе производства.

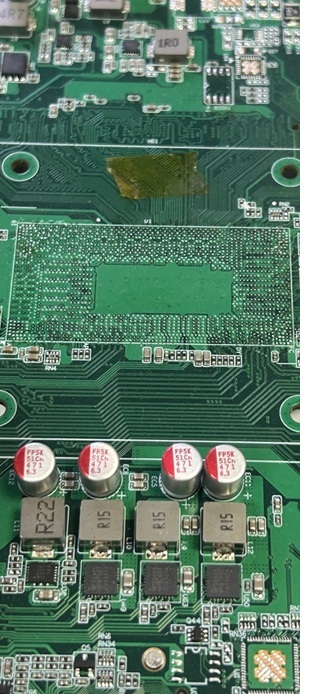

В подобных ситуациях единственным решением становится перепайка микросхемы, что часто включает в себя процесс восстановления массива припойных шариков – так называемый реболлинг.

Суть BGA-пайки заключается в использовании припоя в виде шариков, расположенных на нижней стороне микросхемы. В отличие от традиционных компонентов с выступающими выводами, у BGA-микросхем контакты скрыты внутри корпуса. Это делает визуальный контроль качества пайки без специального оборудования практически невозможным.

• Подготовка: Очистка и подготовка как самой микросхемы, так и печатной платы.
• Нанесение флюса: Обработка контактных площадок для обеспечения хорошего смачивания припоем.
• Установка компонента: Точное позиционирование микросхемы на плате.

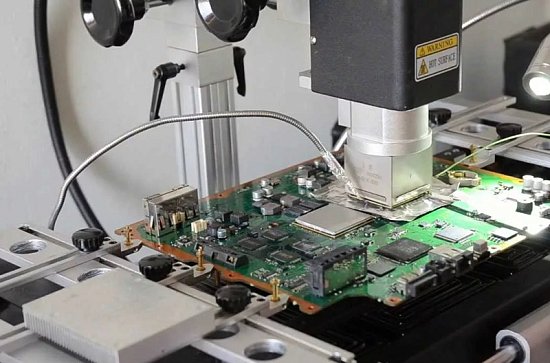

• Термическая обработка: Контролируемый нагрев для расплавления припоя и формирования соединений.
• Контроль качества: Проверка надежности паяных соединений.

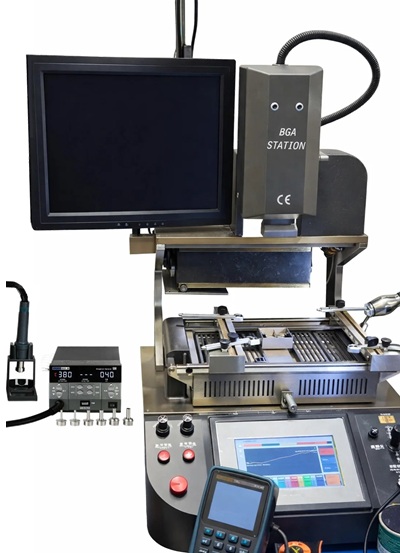

Для успешного проведения BGA-пайки потребуется специализированное оборудование, позволяющее точно контролировать температурные режимы.

Основные инструменты для BGA пайки:

• Термовоздушная паяльная станция: Оснащенная широкими насадками для равномерного прогрева корпуса микросхемы по всей площади.
• Пинцет или специальная лопатка: Для аккуратного снятия и установки микросхем.
• Бинокулярный микроскоп: Незаменим при работе с миниатюрными компонентами для точного позиционирования и контроля.
• Используемые материалы

Для BGA-пайки понадобятся следующие материалы:

• Специализированный флюс: Разработанный для работы с BGA-компонентами, он обеспечивает эффективное удаление оксидов и улучшает растекание припоя.
• Припойные шарики: Точного диаметра, соответствующие требованиям конкретной микросхемы.
• Трафарет: Шаблон с отверстиями, который используется для нанесения припойных шариков на контактные площадки микросхемы. Для большинства популярных типов микросхем существуют готовые трафареты, но иногда приходится использовать универсальные решения.

Важные аспекты успешной пайки:

• Подготовка поверхности: Печатная плата должна быть идеально чистой. Необходимо удалить остатки старого припоя, загрязнения и следы коррозии. Контактные площадки следует обработать специальными составами для улучшения адгезии припоя.
• Правильное нанесение флюса: Флюс должен быть нанесен равномерно и в достаточном количестве. Его недостаток может привести к плохому смачиванию, образованию пустот и микротрещин в паяных соединениях.

Техника безопасности при работе

Работа с паяльным оборудованием и высокими температурами требует строгого соблюдения мер предосторожности для защиты как оператора, так и электронных компонентов.

Вентиляция: Пары флюса и припоя токсичны. Работы следует проводить только под вытяжкой или в хорошо проветриваемом помещении.

Защита глаз: Обязательно используйте защитные очки или лупу с прозрачным экраном для предотвращения попадания брызг флюса или расплавленного припоя в глаза.
